恒系列摩擦焊机

恒系列使用了一系列全新的开发，其模块化的设计为更广泛的应用提供了快捷的解决方案。如恒精系列部件组、恒智系列控制、恒净系列防护、恒畅系列液压系统等。恒系列可以实现多种驱控与设备编组设计。

行业与应用

拓恒智能装备恒系列摩擦焊采用业内最新的、经过行业验证的模块，顶锻力从1.2-40T,可以广泛的应用于不同行业内的各种组件焊接，如:

①汽车

活塞杆

气门

极柱/接线端子

球笼

推力杆

驱动/传动轴

车桥

②汽车业

活塞杆

结构构造件

液压油缸

③金属工业

钻杆/杆类

换热器

工具/电机轴

控制和操作

恒系类采用设计简洁的人机交互界面，可实现简单直观的操作。恒智控制系统采用了全新的工业控制主机，可以实时毫秒级对12个焊接参数进行全面监控，并对相关工艺相关参数进行数据分析，以提高质量监控。如果超出了参数限制，则发出错误报警。

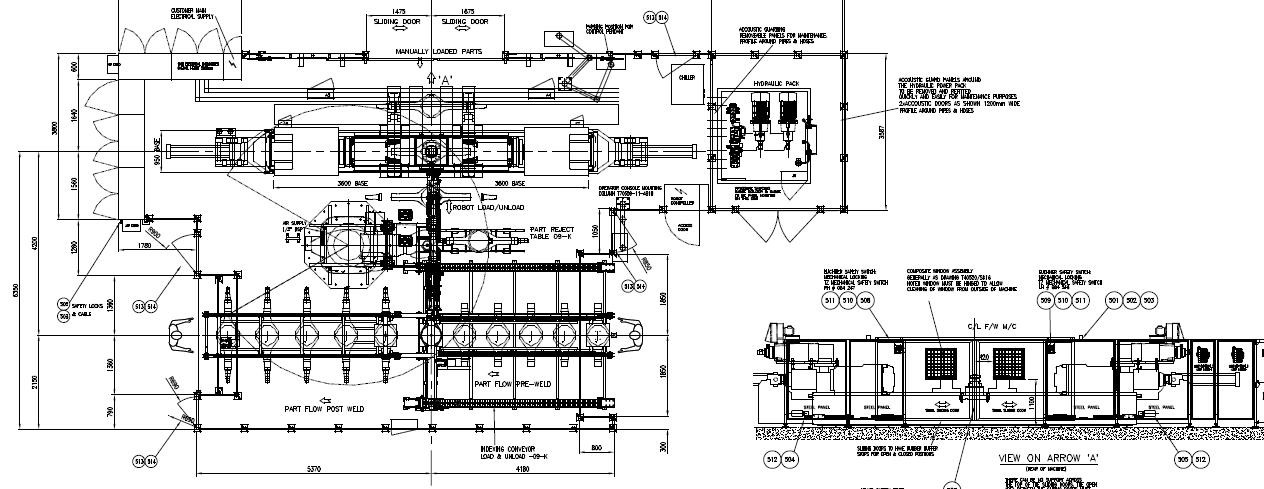

系统架构

经过彻底重新设计的系统架构实现了高度紧凑的占地配置(6 -12m?)和符合人体工程学的工作及检修布局。高强度、无扭转的床身设计可以省去地钉铆固。同时实现了运输的便捷性(符合集装箱运输的尺寸设计)，优化的布线及管路设计、较少的占地面积及更短的调试时间可以极大的提高恒系列的使用效率。电气系统的优化设计可以节约25%以上的能源。

特点和功能

主动行程控制(用于长度公差最小化控制)

后制动虚拟驱动(虚拟惯性焊接-无飞轮质量)

主轴定点停机(用于相位焊接)

数据库查询接口(用于工件品质跟踪)

可调节的后顶杆

焊接数据导出

适用于工业4.0的接口

自动化接口(机械手连线)

拓恒远程服务接口

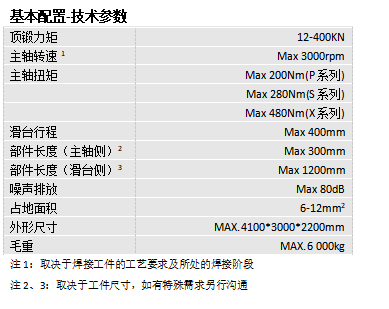

基本配置技术参数

顶锻力矩 12-400KN

主轴转速 Max 3000rpm

主轴扭矩 Max 200Nm(P系列)

主轴扭矩 Max 280Nm(P系列)

主轴扭矩 Max 480Nm(P系列)

滑台行程 Max 400mm

部件长度(主轴侧) Max 300mm

部件长度(滑台侧) Max 1200mm

噪声排放 Max 80dB

占地面积 6-12mm2

外形尺寸 MAX.4100*3000*2200mm

毛重 MAX.6 000kg

注1:取决于焊接工件的工艺要求及所处的接阶段

注2、3:取决于工件尺寸，如有特殊求另行沟通

防护及安全套件

自动操作门

集成安全光幕

生产优化包

主轴箱的自动温度控制

冷却装置的监控

基座上的操控按钮

供货范围

摩擦焊机

部件专用工具

上下料系统

过程验证、产品试焊

项目管理

机器验收

配合认证

回转装置组件

用于去除焊疤和端面的车削机构

刀架或中心支架

用于清除切屑机输送机（集成在机器侧面或后部)

用于引导长部件的辅助支架

优质辅助内防护衬件

不锈钢内防护衬件

可选全组件的不锈钢额外防护，保护机器洁净及适用寿命
